DZXF型電動錐形雙層卸灰閥
概 述
DZXF電動錐形雙層卸灰閥安裝在粉塵通道下料部位，是一種理想的流量調節和除塵控制裝置�，F(xiàn)已廣泛應用于冶金、礦山、煤炭、電力、水泥、化工等行業，是實現企業無塵化生產所必備的首選產品。
工作原理與結構特點
1、卸灰閥是采用減速機通過凸輪帶動上下主軸曲柄使其主軸及錐形閥芯組合件輪流回轉，當上閥門開啟時，下閥門關閉；上閥門關閉時，下閥門開啟；實現閥門卸灰控制與鎖年的目的。
2、 該閥門由于采用了耐磨錐形閥芯結構，顯著延長了閥門的使用壽命；改善了閥門的密封性能，提高了除塵效果；同時該結構電氣控制更加簡化，電機減速機的定向旋轉避免了設備因反轉碰撞而產生的故障，使設備更安全；是企業實現無塵化生產所必備的首選產品。根據卸灰量的大小，通過對電機變頻調速，實現物料流量的自動控制。

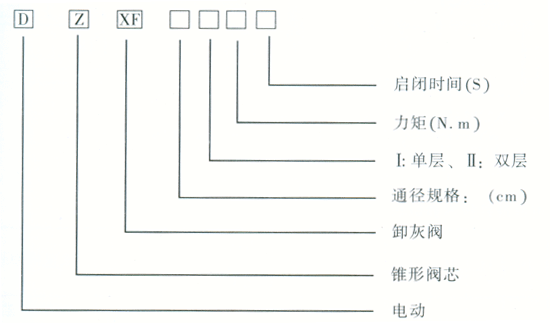

產品型號編制規則
主要性能參數表（一）
序號 |
名稱 |
數據 |
單位 |
備注 |
1 |
處理特料粒度 |
0～50 |
mm |
|
2 |
處理物料溫度 |
-30～+250 |
℃ |
|
3 |
處理物料比重 |
0。8～3。2 |
t/m3 |
|
4 |
閥處理量 |
1～20 |
t/h |
超范圍比重應特殊設計 |
5 |
驅動形式 |
|
|
h-實際工作時間 |
6 |
推拉力或力矩 |
|
|
電液推桿或電液動轉角器 |
7 |
卸（灰）料方式 |
自動 |
N或N.m |
|
8 |
泄漏率 |
＜0.05% |
|
|
9 |
啟閉時間 |
2～12 |
|
|

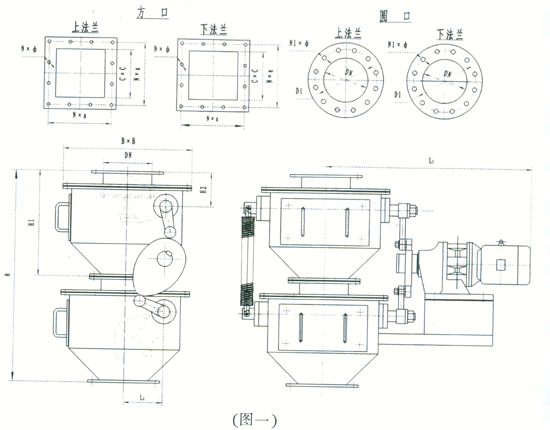

系列型號外形圖及參數表
系列型號外形尺寸及電液推桿技術參數表(二)
DN |
C |
B |
H |
H1 |
H2 |
L1 |
N×a
方口 |
N×φ
方口 |
D1
圓口 |
N1×φ
圓口 |
電液推桿型號 |
功率
（kw） |
啟閉時間
（s） |
200 |
200×200 |
350 |
1120 |
560 |
218 |
914 |
3×100 |
12×20 |
280 |
12×20 |
BLY18-87
-0.75kw |
0.75 |
5 |
250 |
250×250 |
400 |
1200 |
600 |
238 |
906 |
3×115 |
12×20 |
330 |
12×20 |
BLY18-87
-0.75kw |
0.75 |
5 |
300 |
300×300 |
450 |
1300 |
650 |
248 |
953 |
3×130 |
12×20 |
380 |
12×20 |
BLY22-87
-1.1kw |
1.1 |
6 |
350 |
350×350 |
500 |
1400 |
700 |
268 |
960 |
3×145 |
12×20 |
430 |
12×20 |
BLY22-87
-1.15kw |
1.1 |
8 |
注明：尺寸標注見圖（一）
注明：特殊情況也可根據表（三）選取減速比
表（三）
擺線針輪減速機（電機轉速n=1500r/min） |
減速比 |
1:29 |
1:35 |
1:43 |
1:59 |
1:71 |
1:87 |
1:121 |
1:187 |
輸出軸轉速r/min |
48 |
46 |
32 |
23 |
20 |
17 |
11.5 |
7.5 |
