GYJZ高效全自動液壓對中裝置
概述
本公司在吸收國內外先進技術和多年現場實踐的基礎上，自發研制出了新型高效全自動液壓對中裝置，目前已成功應用于冶金、礦山、電力、建材、煤炭等行業的皮帶輸送系統，是預防和校正皮帶跑偏的最理想設備。
特點
高效液壓對中裝置有上、下調心托輥的功能和獨特的液壓校正功能于一身，因此具有高效校正速度。
自動檢測此時跑偏于予以校正，使皮帶始終處于合理狀態運行，因而抵消皮帶機因安裝不當、運轉失靈、特料沖擊、負荷變化、皮帶斷面間伸長率不均勻等現象。
高效液壓對裝置是調心輪的磨擦旋轉產生動力，故無需電源，自動調整、自動校正，具有結構簡單、性能可靠、安裝方便等特點，采用全封閉結構，故能在任何惡劣環境下正常工作。
工作原理
高效液壓對中裝置是由調心輪與油泵組成的調心輪復合泵、集成塊和油缸組成組合油缸、油管及支承機架構成。
當皮帶居中運行時，皮帶與左右兩只調心輪復合泵下接觸屬于正常運行，如果皮帶在運行偏左邊時，啟動左側調心輪復合泵，調心輪一面產生反向推力，把皮帶推向中間一面，隨著皮帶運行帶動油泵放置產生壓力，油經管道至組合油缸，推動油塞帶動（上或下）調心托輥向前偏轉，驅使皮帶向右跑而居中。反之，皮帶偏右時，右邊的調心輪復合泵的一面把皮帶向中推，一面旋轉產生壓力油至組合拉動活塞桿帶動（上或下），調心托輥向后偏轉驅使皮帶向左跑而居中。
外形圖
產品型號編制規則
選型說明
1、高效液壓對中裝置分為上層和下層兩系列；
2、可根據皮帶輸送機的單向運輸和雙向運輸?shù)墓ぷ鞣绞竭x型參考四型號說明；
3、請用戶將使用的皮帶輸送機與下圖尺寸對照，如有不同請?zhí)峁┧褂玫妮斔蜋C(jī)尺寸。

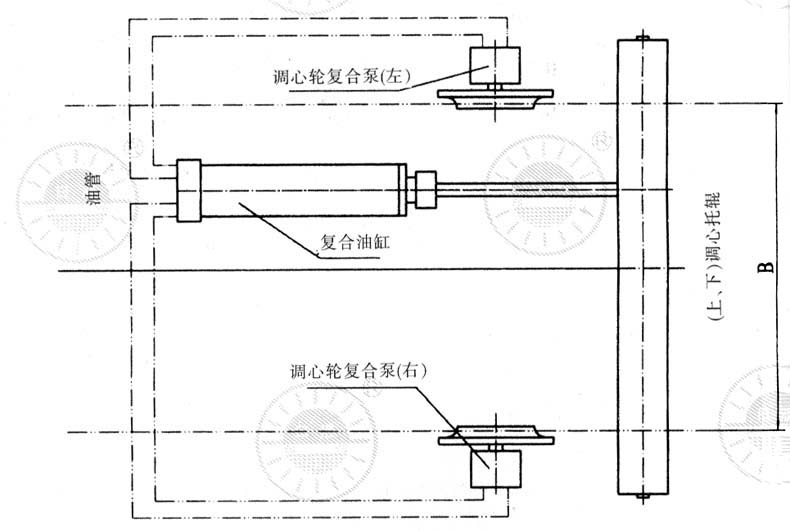

外形圖及技術參數
帶寬B |
500 |
650 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
E |
800 |
950 |
1150 |
1360 |
1610 |
1810 |
2060 |
2280 |
h |
75 |
75 |
75 |
100 |
120 |
140 |
160 |
180 |
b |
75 |
75 |
75 |
48 |
53 |
58 |
63 |
68 |
H1 |
170 |
170 |
170 |
210 |
230 |
230 |
535 |
590 |
H2 |
200 |
200 |
200 |
200 |
220 |
240 |
260 |
290 |
D |
89 |
89 |
89 |
108 |
108 |
108 |
133 |
159 |
α |
30° |
30° |
30° |
30° |
30° |
30° |
30° |
30° |
安裝說明：
1、高效液壓對中裝置可安裝在皮帶需要糾編校正的場所，安裝前請參考使用說明書；
2、高效液壓對中裝置使用的液壓油為HM-32，加油過濾精度20μ；
3、對于新增用戶，本公司一律派技術人員指導安裝、調試。
