YZ型系列液壓站

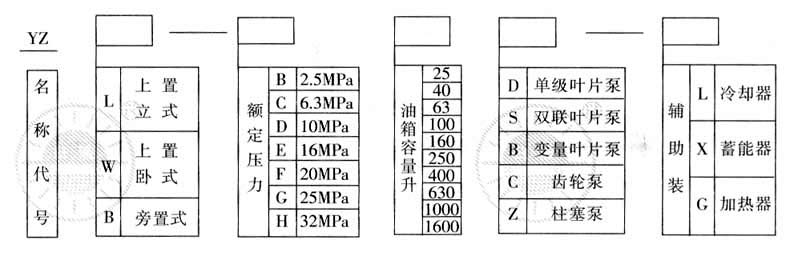

液壓泵站型號表示方法
油箱容量規格表（本表完全符合液壓泵站部頒標準，油箱容量系列）
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
800 |
1000 |
1250 |
1260 |
2500 |
2800 |
3200 |
4000 |
5000 |
6300 |
液壓泵站組成及功能
液壓泵站由油箱、泵裝置及液壓集成系統組成。
1、油箱：是儲油、散熱、分離油中的空氣及沉淀雜質，并支承液壓泵集成系統，動力部件。它由油箱體，流程隔板、濾網隔板、蓋板、空氣濾清器、測溫孔、清洗孔、和液面指示器組成的半封閉結構。本公司還在集成油路的總回油管上安裝 20P 的精密濾油器，基本保證了油液的清潔度，使元件動作可靠，使用壽命長等優點。
2、泵裝置：聯接濾泵與電動機，是液壓泵站的能力能源。
立式裝置——用于定量（單泵與雙聯泵）葉片泵。
臥式裝置——用于定量（單泵與雙聯泵）葉片泵和限壓式變量葉片泵。
旁置裝置——泵裝置安裝在油箱旁，可裝備備用泵，主要用于油箱容量大于 250 升，電機功率 7.5KW 以上的系統。

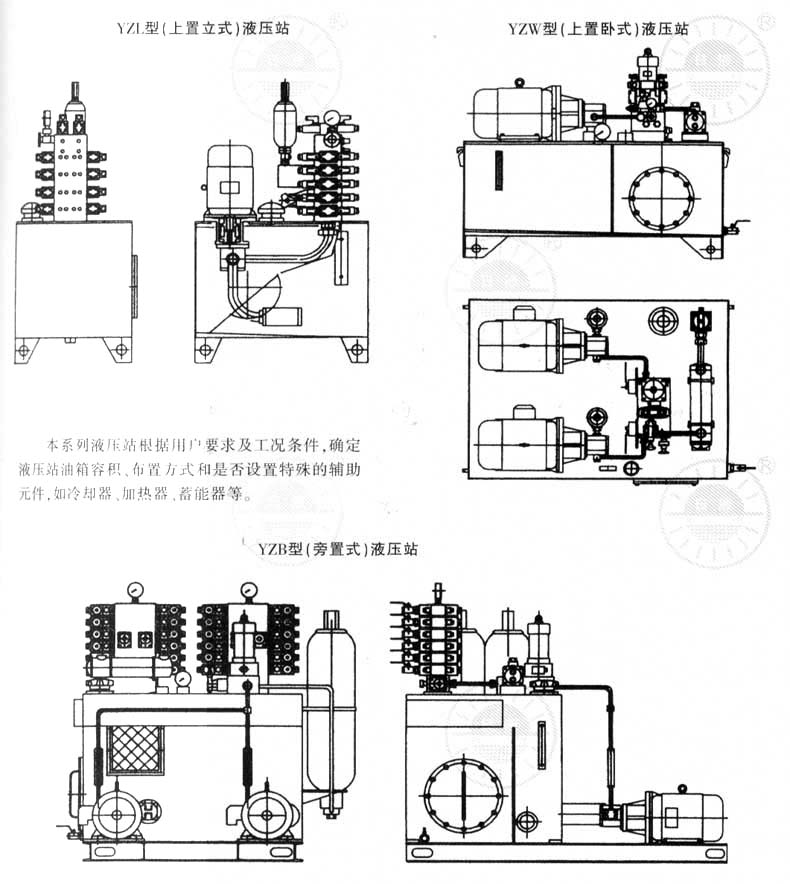

典型液壓站圖例
訂貨須知：
1、用戶在訂貨時，須注明產品種類、型式、力（或力矩）、速度、行程和使用位置環境條件等基本參數，缺一不可。如有特殊需求亦請說明。
2、電氣控制部分均由用戶自行解決，樣本中所列電氣控制電路，僅供參考。
3、安裝、使用、維修等事項，請參見產品《使用說明書》（隨貨同行）。
4、產品發出6個月后，確因本公司制造問題，本公司實行三包，并供應配件。
