D241型電液動水道蝶閥
概述
本系列蝶閥采用橡膠軟密封，密封性能好，流阻小、啟閉靈活、維護方便、適用于水、油等介質管路中做截流和調節之作用，廣泛應用于工業企業液體介質管路系統中。
結構特點
D241-10型電液動式水道蝶閥用本公司產品 ZDY(B) 系列電流人轉角（電液頭）直接驅動完成蝶板的啟閉動作，本閥可進行現場控制，也可進行遠距離集中控制，還可將信號輸入計算機進行程序控制，電液轉角器根據需要設有手----電切換裝置，必要時可以手動操作。詳見本公司電液轉角器（電液頭）樣本說明書。本閥可以多工位安裝，但不可倒置。

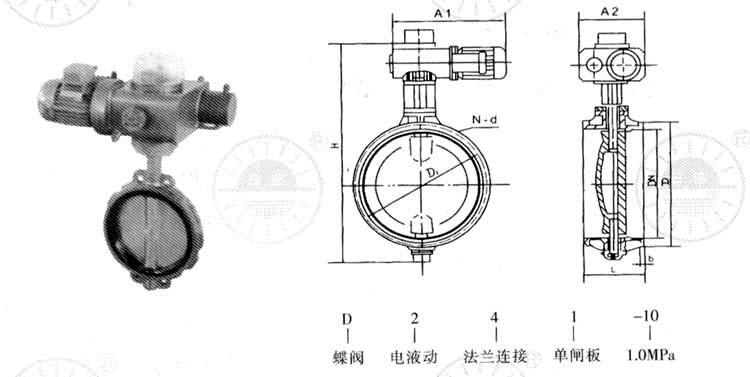

外形尺寸及型號說明
主要結構尺寸
DN |
L |
D |
D1 |
H |
A1 |
A2 |
b |
n-d |
配電液轉角器型號 |
250 |
250 |
395 |
350 |
1174 |
520 |
255 |
26 |
12-23 |
ZDY（B）200 |
300 |
270 |
445 |
400 |
1224 |
545 |
320 |
28 |
12-23 |
ZDY（B）300 |
350 |
290 |
505 |
460 |
1224 |
545 |
320 |
28 |
16-23 |
ZDY（B）300 |
400 |
310 |
565 |
515 |
1224 |
545 |
320 |
30 |
16-26 |
ZDY（B）300 |
450 |
330 |
615 |
565 |
1478 |
545 |
320 |
30 |
20-26 |
ZDY（B）400 |
500 |
350 |
670 |
620 |
1478 |
545 |
330 |
32 |
20-26 |
ZDY（B）400 |
600 |
390 |
780 |
725 |
1478 |
545 |
330 |
36 |
20-30 |
ZDY（B）400 |
700 |
430 |
895 |
840 |
1290 |
545 |
330 |
40 |
24-30 |
ZDY（B）500 |
800 |
470 |
1015 |
950 |
1280 |
545 |
330 |
44 |
24-34 |
ZDY（B）500 |
900 |
510 |
1115 |
1050 |
1280 |
545 |
330 |
46 |
28-34 |
ZDY（B）500 |
1000 |
550 |
1230 |
1160 |
1300 |
625 |
340 |
580 |
28-36 |
ZDY（B）600 |
