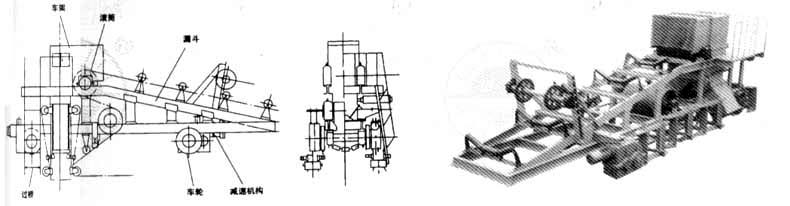

YZXLC型自控除塵卸料裝置(重型卸料車)
特點
YZXLC型自控除塵卸料裝置是在消化吸收國內外先進技術和經驗的基礎上設計的，可廣泛應用于 冶金、礦山、電力、建材、煤炭、耐火材料等行業,其主要特點有：
1、主傳動裝置采用YEJ型內制動電機、蝸輪蝸桿減速機，組成的傳動機械，結構簡單，效率高、 調整方便，運行平穩。
2、采用安全滑觸線供電裝置，使供電可靠，不受運距大小限制。
3、卸料車整體布置合理，主傳動輪的輪壓大，消除了啟動時的打滑現象。走行平穩，停止位置 準確可靠，不會因膠帶張緊力大而發生使卸料車移位的現象。必要時，可作順膠帶運行方向或逆膠帶 運行方向的帶料運行。
4、改向滾筒采用高強度型，能隨較大的膠帶張力。
5、車駕本體結構合理，強度和鋼性好。
6、漏斗溜槽內襯有耐磨襯板，壽命長。
7、對通常卸料口采用膠帶密封倉口方式，對定點料口有用防塵罩式密封，都能有效地減少粉塵 污染，如再加上料倉抽風除塵則效果更佳。
8、手動干油集中潤滑裝置使?jié)櫥煽糠奖悖娱L(zhǎng)了設備壽命,維護檢修簡單方便。
型號規格及主要技術參數
型號 |
B
mm |
車速
m/s |
電動機 |
蝸輪蝸桿減速機i |
軌距×輪距
mm×mm |
外形尺寸
長×寬×高
mm×mm×mm |
重量t |
型號 |
功率
KW |
轉速
r/min |
單側 |
雙側 |
YZXLC-50(F) |
500 |
0.3 |
Y132M1-6-B5 |
4×2 |
960 |
110 |
1100×3600 |
7500×2300×3000 |
9.1 |
9.6 |
YZXLC-65(F) |
650 |
0.3 |
Y132M1-6-B5 |
4×2 |
960 |
100 |
1150×3800 |
7605×2540×3131 |
11.2 |
11.8 |
YZXLC-80(F) |
800 |
0.3 |
YEJ132M2-6-B5 |
5.5×2 |
960 |
110.4 |
1360×5600 |
10567.5×3470×4310 |
15.2 |
15.6 |
YZXLC-100(F) |
1000 |
0.3 |
YEJ132M2-6-B5 |
5.5×2 |
960 |
110.4 |
1540×5900 |
10530.5×3310×4018 |
16.3 |
16.8 |
YZXLC-120(F) |
1200 |
0.3 |
Y160M-6 |
7.5×2 |
960 |
110.4 |
1960×5740 |
14930×4140×4638 |
21.2 |
21.6 |
YZXLC-140(F) |
1400 |
0.3 |
Y160M-6 |
7.5×2 |
960 |
110.4 |
2040×14000 |
16000×4500×4800 |
23.1 |
23.5 |
注：1、型號中標F為有膠帶密封 2、重量中不含膠帶重量
選用注意事項
1、本系列卸料車有兩種型式：一種是兩側同時卸料，另一種是單側卸料（分左、右方向）。
2、本系列卸料車中間架是專用的，與原TD75重型卸料車中間架不同，所以選用時應一起選取。
3、本系列卸料車的防塵裝置可根據工藝要求進行選�。篈、通長卸料口采用密封裝置；B、定點卸料口采用密封罩裝置。
4、本系列卸料車其基型是按膠帶速度：B500-B650為1.6m/s；B800-B1200為2m/s；B1400為2.5m/s設計的，如實際膠帶速度相差太大時，訂貨時須提出。
5、卸料車走臺欄桿，必要時可根據實際情況制作。
6、本系列卸料車適用于輸送堆密度1～2.5t/m3
的物料。
