電液動漿液閥

概述

　　本公司生產的新型手動、電液動漿液閥是在吸收和消化國內外先進閥體技術基礎上對閥體結構、密封形式、驅動裝置及電氣控制方面作了進一步更新。產品結構簡單、體積小、重量輕、流阻小、介質不易在閥體內沉淀，以及安裝方便等諸多優點，同時具備手動、電液動操作功能。電氣控制：行程開關控制、位置顯示儀控制，實現了機、電、液、儀一體化等多功能體系。

結構形式及特征

�。薄㈤y體結構形式及密封方式

　　我公司新研制的漿液閥分對夾式和整體式，對夾式閥體密封采用復合材料配置的“U”型和“T”型復合結構。整體式閥體密封采用“O”型復合密封圈結構，克服了原對夾式漿液閥采用“U”型密封墊受力后易移位和變形，介質外泄等缺點。閘板采用刀形結構，解決了灰漿沉淀密封槽內，閥門關閉不嚴，外泄漏等問題。

�。病Ⅱ�(qū)動裝置

　　手動裝置：操作簡單，適用于力矩較小閥門。

　　電液動裝置：適用于力矩較大，力和速度可調，可任意任置鎖定的閥門裝置。

適用介質：

　　采礦、鋼鐵工業——用于煤漿、濾碴漿等。

　　凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。

　　造紙工業——用于任何濃度紙漿、料水混合物。

　　制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。

　　食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。

　　電站除灰——用于灰渣漿。

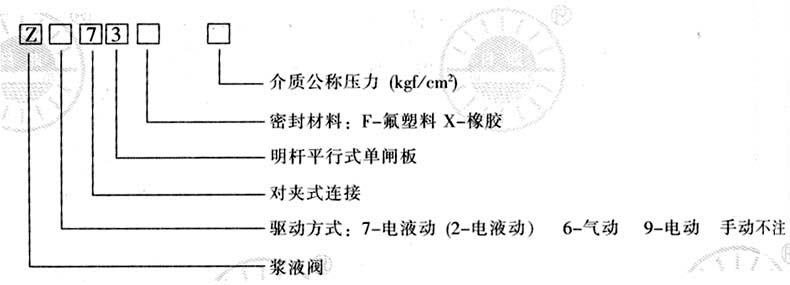

產品型號編制規則

技術參數

型號	Z□73□-6 　　Z□73□-10　　 Z□73□-16
介質公稱壓力	0.6MPa　　　　1.0MPa 　　　　1.6MPa
介質工作溫度	�。�20～28℃
材料	閥體：灰鑄鐵、球墨鑄鐵；閘板及閥桿；不銹鋼

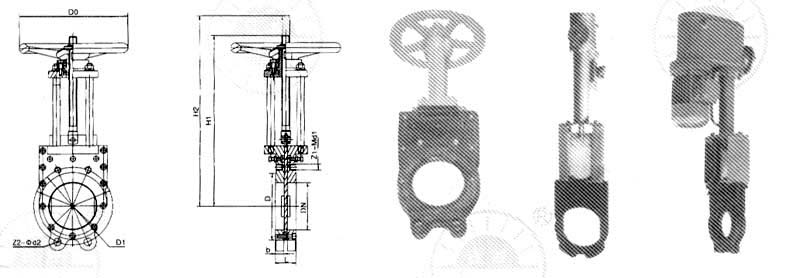

手動漿液閥外型及連接尺寸

公稱通徑 DN（mm）	尺寸
	L	D1	D	H1	H2	b	D0	Z1-Md1	Z2-φd２
PN0.6 　　　Z73X-6型
50	48	110	103	283	335	21	200	2-M12	2-φ14
65	48	130	130	313	385	21	200	2-M12	2-φ14
80	48	150	135	343	428	21	200	2-M16	2-φ18
100	50	170	165	400	510	22	240	2-M16	2-φ18
125	54	200	180	451	580	24	240	2-M16	2-φ18
150	62	2258	207	500	655	26	330	2-M16	2-φ18
200	68	280	274	639	844	28	330	2-M16	2-φ18
250	75	335	328	787	1042	32	400	4-M16	4-φ18
300	88	395	378	889	1192	36	500	4-M16	4-φ23
350	93	445	440	982	1337	40	500	6-M20	4-φ23
400	105	495	490	1074	1484	45	600	6-M20	4-φ23
450	115	550	541	1166	1625	50	700	8-M20	6-φ23
500	130	600	594	1258	1768	55	700	8-M20	6-φ23
PN1.0(10) 　　　Z73X-10型
50	48	125	103	283	335	21	200	2-M12	2-φ14
65	48	145	130	313	385	21	200	2-M12	2-φ14
80	48	160	135	343	428	21	240	2-M16	2-φ18
100	50	180	160	400	510	22	240	2-M16	2-φ18
125	54	210	180	451	580	24	330	2-M16	2-φ18
150	62	240	207	500	655	26	330	2-M20	2-φ23
200	68	295	274	639	844	28	400	2-M20	2-φ23
250	75	350	328	787	1042	32	500	4-M20	4-φ23
300	88	400	378	889	1192	36	500	4-M20	4-φ23
350	93	460	440	982	1337	40	600	6-M20	4-φ23
400	105	515	490	1074	1484	45	700	6-M24	4-φ27
450	115	565	541	1166	1625	50	700	8-M24	6-φ27
500	130	620	594	1258	1768	55	700	8M24	6-φ27
PN1.6(16) 　　　Z73X-16型
50	48	125	103	283	335	21	200	2-M16	2-φ18
65	48	145	130	313	385	21	200	2-M16	2-φ18
80	48	160	135	343	428	21	200	2-M16	2-φ18
100	50	180	160	400	510	22	240	2-M16	2-φ18
125	54	210	180	451	580	24	240	2-M16	2-φ18
150	62	240	207	500	655	26	330	2-M20	2-φ23
200	68	295	274	639	844	28	330	2-M24	2-φ27
250	75	355	328	787	1042	32	400	4-M24	4-φ27
300	88	410	378	889	1192	36	500	4-M24	4-φ27
350	93	470	440	982	1337	40	500	6-M24	4-φ27

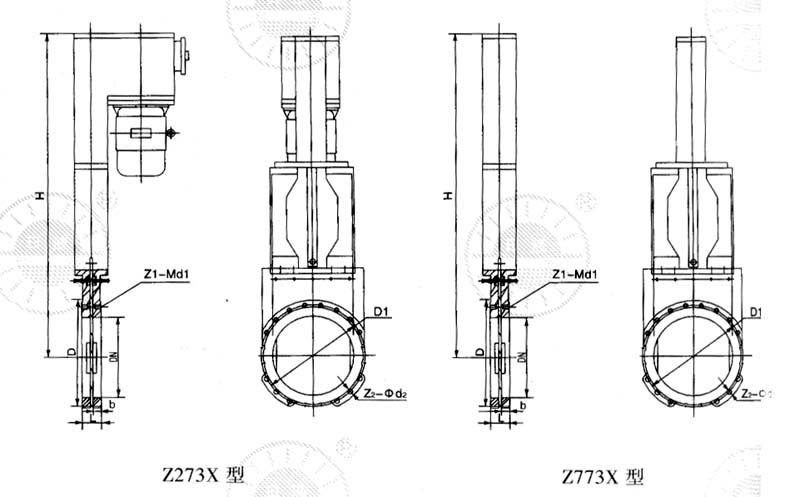

電液動漿液閥外型及連接尺寸

公稱通徑DN(mm)	尺寸
	Ｌ	Ｄ1	Ｄ	Ｈ	b	Z1-Md1	Z2-φd2	缸徑（Z273-Z773）	功率（kW）
PN0.6(6) 　　　Z273X-6、Ｚ273-6、Ｚ773-6型
50	48	110	103	360	21	2-M12	2-φ14	φ50/φ63	0.75
65	48	130	130	385	21	2-M12	2-φ14	φ50/φ63	0.75
80	48	150	135	489	21	2-M16	2-φ18	φ50/φ63	0.75
100	50	170	160	559	22	2-M16	2-φ18	φ50/φ63	0.75
125	54	200	180	649	24	2-M16	2-φ18	φ63	1.1
150	62	225	207	700	26	2-M16	2-φ18	φ63	1.1
200	68	280	274	907	28	2-M16	2-φ18	φ80	1.1
250	75	335	328	1082	32	4-M16	4-φ18	φ80	1.5
300	88	395	378	1261	36	4-M20	4-φ23	φ100	1.5
350	93	445	440	1417	40	6-M20	4-φ23	φ100	1.5
400	105	495	490	1570	45	6-M20	4-φ23	φ125	2.2
450	115	550	541	1750	50	8-M20	6-φ23	φ125/φ140	2.2
500	130	600	594	1910	55	8-M20	6-φ23	φ125/φ140	2.2
600	136	705	690	2230	58	8-M24	6-φ27	φ125/φ140	3
700	150	810	810	2550	65	10-M27	6-φ30	φ140/φ160	3
800	148	920	928	2842	62	10-M27	6-φ30	φ160	3
PN1.0(10) 　　　Z273X-10、Ｚ773-10型
50	48	125	103	360	21	2-M12	2-φ14	φ50/φ63	0.75
65	48	145	130	385	21	2-M12	2-φ18	φ50/φ63	0.75
80	48	160	135	489	21	2-M16	2-φ18	φ50/φ63	0.75
100	50	180	160	559	22	2-M16	2-φ18	φ50/φ63	0.75
125	54	210	180	649	24	2-M16	2-φ18	φ63	1.1
150	62	240	207	700	26	2-M20	2-φ23	φ63	1.1
200	68	295	274	907	28	2-M20	2-φ23	φ80	1.1
250	75	350	328	1082	32	4-M20	4-φ23	φ80	1.5
300	88	400	378	1261	36	6-M20	4-φ23	φ100	1.5
350	93	460	440	1417	40	6-M20	4-φ23	φ100	1.5
400	105	515	490	1570	45	6-M24	4-φ27	φ125	2.2
450	115	565	541	1750	50	8-M24	6-φ27	φ125/φ140	2.2
500	130	620	594	1910	55	8-M24	6-φ27	φ125/φ140	2.2
600	136	725	690	2230	58	8-M27	6-φ30	φ125/φ140	3
700	150	840	810	2550	65	10-M30	6-φ34	φ140/φ160	3
800	148	950	928	2842	62	10-M30	6-φ34	φ160	3
PN1.6(16) 　　　Z273X-16、Ｚ773-16型
50	48	125	103	360	21	2-M16	2-φ18	φ50/φ63	0.75
65	48	145	130	385	21	2-M16	2-φ18	φ50/φ63	0.75
80	48	160	135	489	21	2-M16	2-φ18	φ50/φ63	0.75
100	50	180	160	559	22	2-M16	2-φ18	φ50/φ63	0.75
125	54	200	180	649	24	2-M16	2-φ18	φ63	1.1
150	62	240	207	700	26	2-M20	2-φ23	φ63	1.1
200	68	295	274	907	28	2-M24	2-φ27	φ80	1.1
250	75	355	328	1082	32	4-M24	4-φ27	φ80	1.5
300	88	410	378	1261	36	4-M24	4-φ27	φ100	1.5
350	93	470	440	1417	40	6-M24	4-φ27	φ100	1.5
400	109	525	500	1570	47	6-M27	4-φ30	φ125	2.2
450	121	585	640	1750	53	8-M27	6-φ30	φ125/φ140	2.2
500	136	650	710	1910	58	8-M27	6-φ30	φ125/φ140	2.2
600	148	770	840	2230	62	8-M30	6-φ34	φ125/φ140	3
