QBM型啟閉機
概述
QBM型啟閉機安置在鍋爐渣井下部，在撈渣機正常工作時，作爐底密封。在撈渣機旁出現故障，需檢修時，關閉此門，作臨時儲渣及爐堂密封。
QBM型啟閉機由若干個部分組成。其安裝尺寸根據工況需求確定，關斷門與渣井之間采用螺栓連接，下部直接插入撈渣機水槽中。
QBM型啟動閉機的操作控制有電液動、電動、氣動方式。選用何種方式，定貨時請注明。

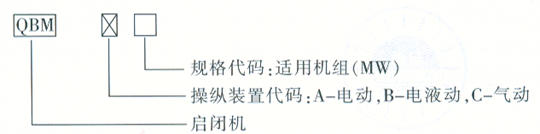

產品型號編制規則
QBM型啟閉機的表示法
型號 |
操作裝置 |
A |
B |
C |
QBM |
電動 |
電液動 |
氣動 |
幾組典型設計QBM型啟閉機技術參數
控制方式 |
名稱 |
單位 |
參數 |
300MW |
200MW |
100MW |
液壓控制 |
油缸直徑 |
mm |
63 |
63 |
|
油缸行程 |
mm |
320 |
280 |
|
油缸推力 |
KN |
37.4 |
30 |
|
工作壓力 |
Mpa |
12 |
10 |
|
油泵電源 |
|
380V5.5KW |
380V4KW |
|
電動控制 |
電機功率 |
KW |
|
|
1.5 |
推力 |
N |
|
|
10000 |
行程 |
mm |
|
|
300 |

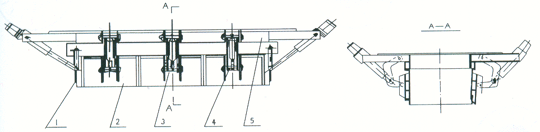

QBM型啟閉機結構形式
序號 |
名稱 |
1 |
邊擋門 |
2 |
側擋門 |
3 |
操作裝置（電液推動器或液壓泵站） |
4 |
活動臂組桿 |
5 |
QBM型啟閉機 |
