LST型露天膠帶機脫排水裝置

結構特點

　　本脫排水裝置的驅動由電液推桿執行。它動作靈敏，運行平穩，行程控制準確具有自動過載保護動能。當整個裝置在運行中受阻時會引起液壓部分壓力升高，此時溢流裝置會迅速準確打開溢流閥起過載保護作用；在油路集成塊中設有自鎖裝置，當電動機停轉時活塞桿自鎖在確定的位置上，系統則處于保壓狀態。在電液推桿的兩個極限位置設有電感式接近開頭，便于遠距離操作時采用微機集中控制。

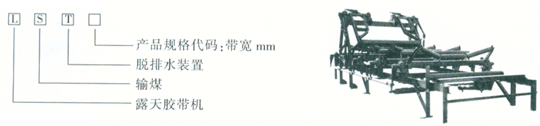

產品型號編制規則

技術特性表

序號	名稱	內容	單位	規格
				1	2	3	4	5
1	膠帶輸送機	帶寬	mm	650	800	100	1200	1400
		帶速	m/s	0.8-2	0.8-2.5	0.8-3.15	0.8-3.15	1.25-4.0
		運量	T/h	240-600	300-800	400-1200	650-2000	800-2200
2	電液推桿	電動機功率	KW	1.5	2.2	2.2	2.2	3.0
		電動機轉速	r/min	1400	1400	1400	1400	1400
		推桿行程	mm	350	450	500	500	600
		推桿推力	N	10000	15000	15000	15000	20000
		推桿速度	mm/S	70-125	70-125	70-125	70-125	70-125
		型號		DYT-10000Ⅱ	DYT-15000Ⅱ	DYT-15000Ⅱ	DYT-20000Ⅱ	DYT-20000Ⅱ

外形圖及尺寸表

帶寬 B	外形尺寸
	L	L1	L2	L3	L4	L5	L6	H	H1	H2	H3	H4
500	5550	2100	900	900	810	370	85	400	495	1146	285	1680
650	5800	2300	950	1026	960	400	90	410	510	1300	305	1890
800	5950	2500	1000	1226	1160	430	100	430	530	1460	335	2040
1000	6250	2700	1100	1426	1360	490	110	460	560	1620	360	2220
1100	6650	2700	1200	1726	1610	550	125	495	600	1780	390	2400
1200	6650	3000	1200	1926	1810	615	135	675	780	1970	570	2600
